雙螺桿水下造粒機_佳德裝備有限公司_實力廠家，雙螺桿水下造粒機配置單如下：
JDL-75D雙螺桿水下造粒機組
一、系統機組技術參數Ⅰ、機器顏色:主機為公司標色；電柜為電腦色

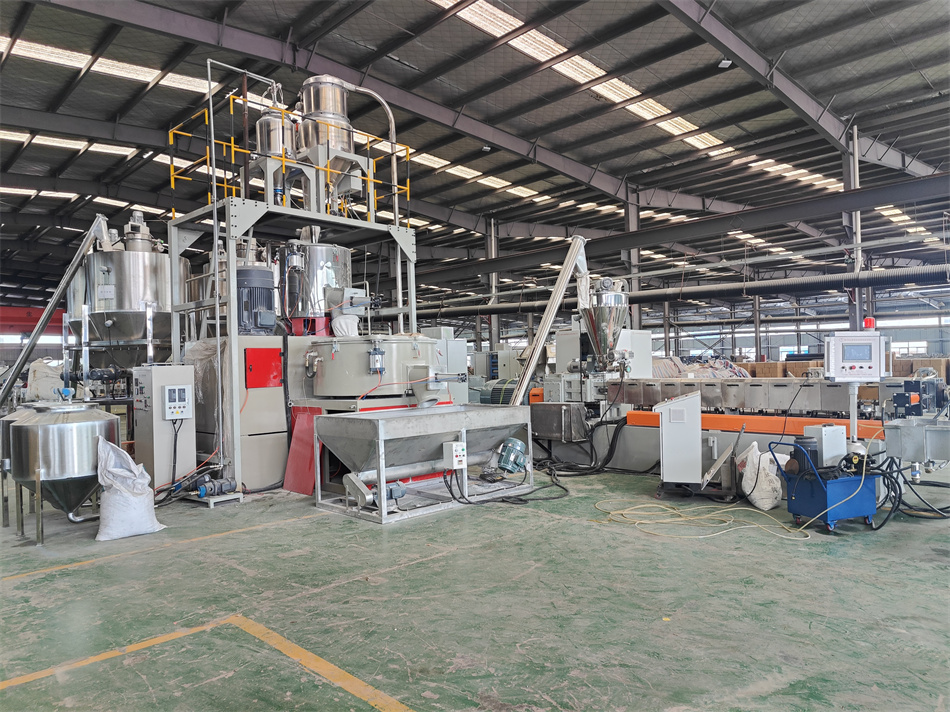

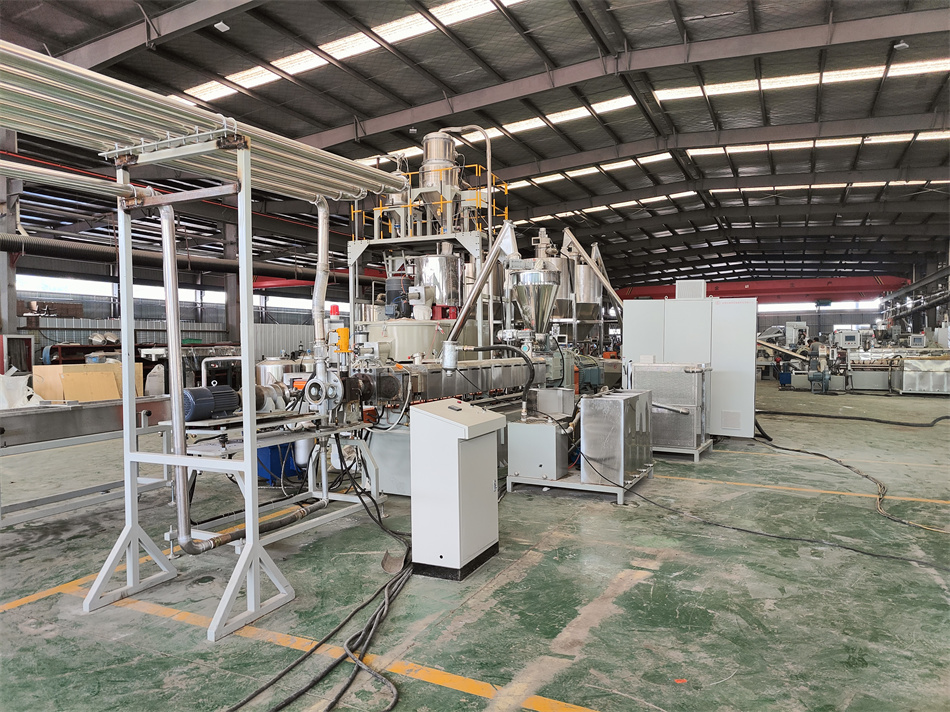

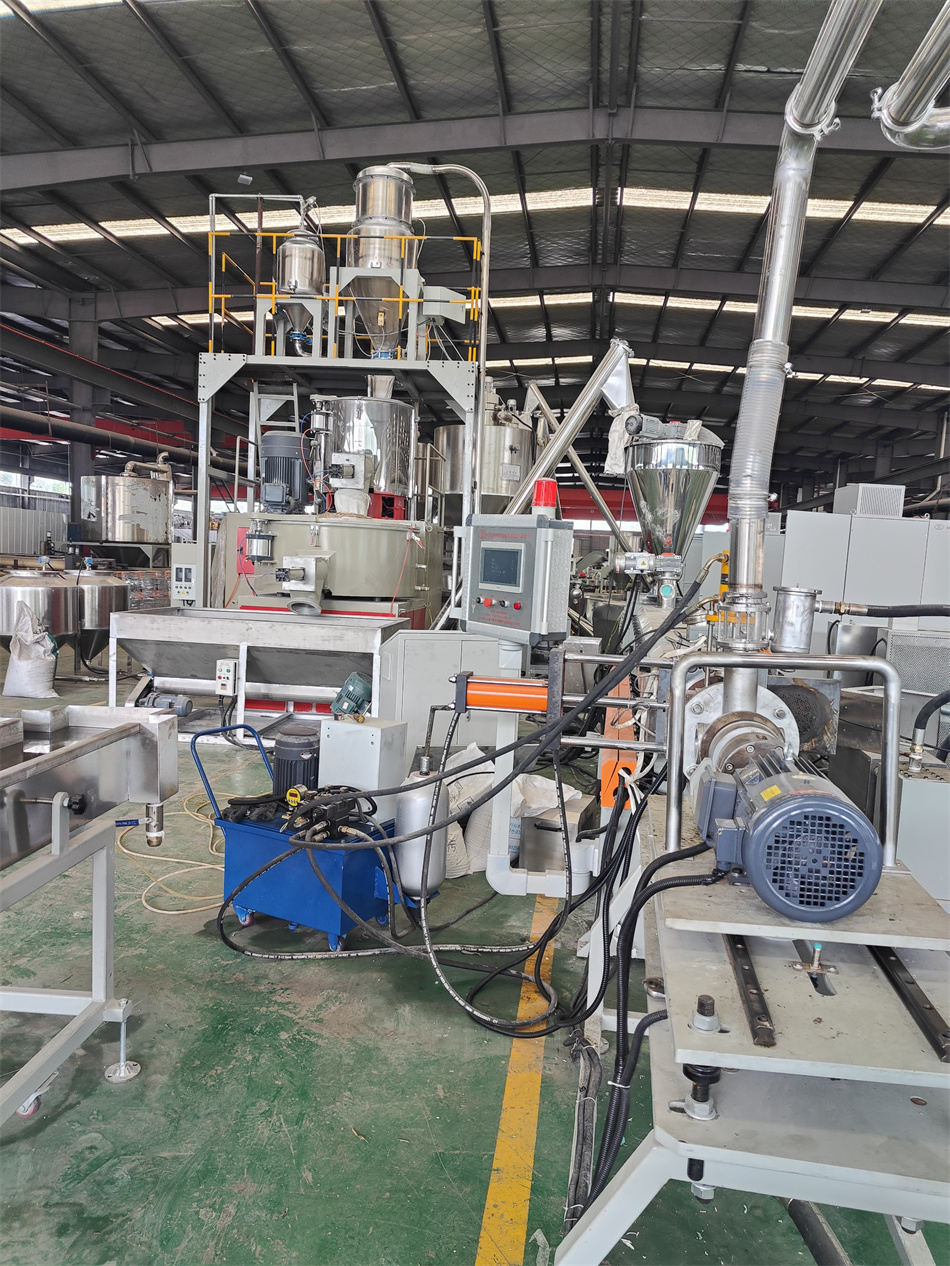

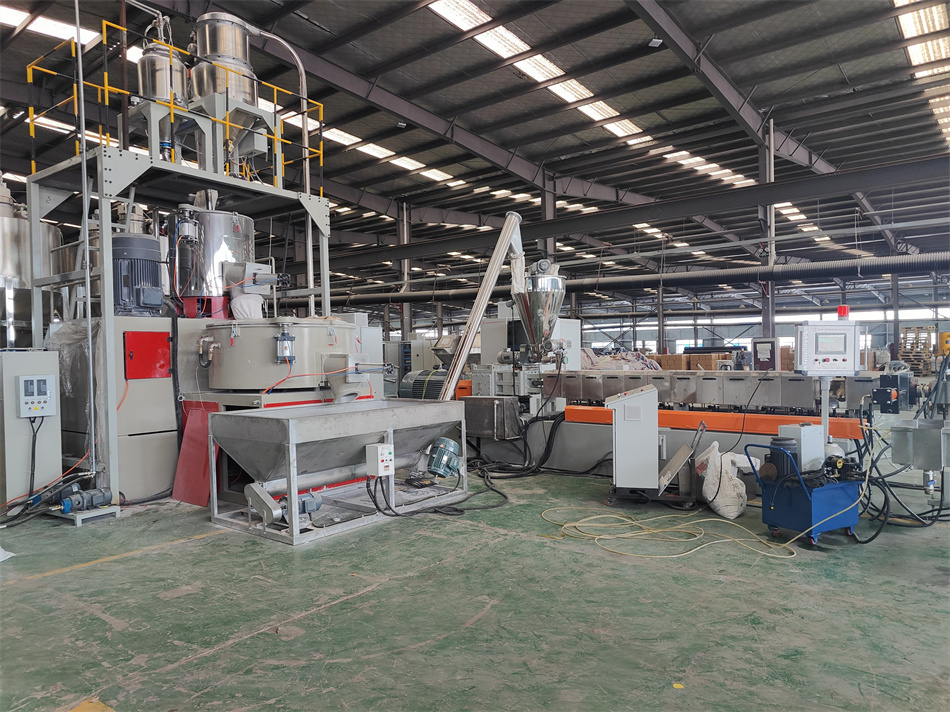

Ⅱ、造粒工藝：（500升高混機------螺旋上料機）客戶自備-----雙螺桿計量式喂料——-JDL-75D雙螺桿擠出機------液壓板式換網——--液壓柱式排料裝置------水下切模頭------水泵------15米不銹鋼冷卻水管-----離心脫水機------2.5米加長振動篩----一級旋風分離器-----風冷成品料倉----采用：PLC控制
Ⅲ、作業物料：TPE彈性體
產 量：500-700公斤/小時，注意事項：作業條件不同，產量稍有不同
二、機組配置
（一）雙螺桿喂料系統
1)雙螺桿喂料機； 電機功率：1.5kw；“杰特或羅賓康”變頻調速器；料斗加大
2）料斗里面加V型攪拌；電機功率：0.37KW，轉速：1-2轉/分鐘
3）立式強制下壓喂料，電機功率：1.5KW恒速

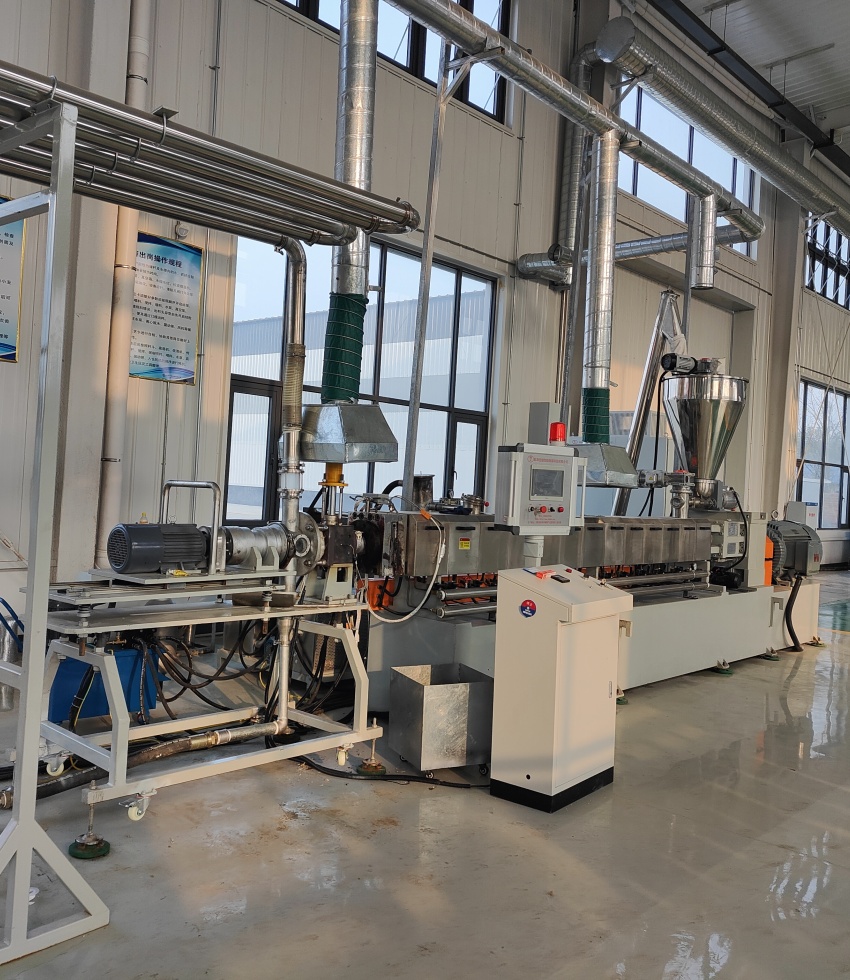

（二）JDL-75D雙螺桿擠出機
1、高扭矩減速箱高扭減速箱，減速及扭矩分配部分合為一體，結構緊湊；輸出軸轉速：600rpm；輸入軸轉速：1480rpm；滾針軸承選擇日本“IKO”，軸承減速扭矩分配系統的徑向軸承均為日本NSK軸承；齒輪采用優質合金材料，精度按ISO1328-1995圓柱齒輪精度制造，齒輪全部采用滲碳淬火硬齒面。采用專用磨齒軟件對齒輪進行齒廓修整，保證齒輪強度，齒向載荷均勻，強度高，噪音低，振動低；潤滑油型號為：150#中負荷齒輪油（油品需客戶自購）
2. 減速箱冷卻系統；
1）減速箱冷卻系統油泵功率：0.75kw；采用板式交換器一件，交換能力：3平方
3、主機
1）交流電機；功率：160kw采用：“蒙特或杰特”永磁電機，比普通電機節能：10%-15% 變頻器采用：杰特或羅賓康變頻調速器
4、螺桿:特殊螺桿
1）直徑：φ71mm；長徑比48:1；螺桿為積木式結構；分為輸送螺塊、混煉螺塊、捏合螺塊以及反旋螺塊；螺桿組件串聯式排列組合；
2）芯軸：采用高韌性、高抗彎、高強度的優質合金鋼40CrNiMoA，調質硬度HB300-350；螺紋元件與芯軸為漸開線聯接；強度高，承載負荷大，拆裝組合方便；
3）螺紋元件材質為優質高速工具鋼6542，高溫真空淬火熱處理；整體硬度：HRC60-64；螺桿元件通過加工中心制作，由曲面成型磨加工；
5、料筒
1）材質：45#鋼為基體，∞內孔采用優質雙合金整體襯套；共十二節，L=29mm/節，第一節筒體為進料筒體，第六節筒體為自然排氣；第十節筒體為抽真空;其余筒體為閉口筒體；筒體采用軟水冷卻；
2）加熱區段：進料區不加熱，采用優質鑄鋁加熱器。第：二三區加熱功率加大
6、水冷卻系統
1）水泵泵電機功率：3kw；自動控水電磁閥；手動閥用銅閘閥控制；加大水流量，
2）不銹鋼冷卻水箱，水箱里面帶凈化功能，板式熱交換器2個,每個3平方
3）不銹鋼水箱必須要放-30度防凍液（防凍液乙二醇）假如不按照規定放防凍液,會導 致鋁制冷卻器漏水,不在保修內
7.水循環真空泵，
1)水循環真空泵真空泵功率：5.5KW,真空泵采用環保冷卻系統（環保型：發明專利號：CN201911312115.3）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統，
8、液壓板式換網：
1）換網器，板式過濾自動換網器，流量截面為圓形；
2）液壓缸、液壓站等一套，采用YA-N46抗磨46#液壓油；（油品需客戶自行采購）
9、水下機頭裝置：
1) 熱電偶與壓力傳感器分開安裝，分別用于檢測溫度和壓力
（三）液壓板式換網：
1）換網器，板式過濾自動換網器，流量截面為圓形；
2）液壓缸、液壓站等一套，采用YA-N46抗磨46#液壓油；（油品需客戶自行采購）
3）水下機頭裝置：熱電偶與壓力傳感器分開安裝，分別用于檢測溫度和壓力
（四）水下切粒輔機系統
1）液壓柱型排料裝置，2）液壓缸、液壓站等一套，采用YA-N46抗磨46#液壓油；
2）電磁加熱系統一套加熱功率：8KW
3）水下熱切造粒機：2級電機（2900轉/分鐘），功率7.5kw；熱切刀一套、電機聯軸器一件,“杰特或羅賓康”變頻調速器
4）水下切口模：孔直徑：2mm,孔數：90個,水下環切粒罩：臥式，不銹鋼材質；一件；推拉式結構;帶剎車裝置;熱切罩與機頭分離開有足夠空間;操作方便;水環切粒罩與法郎為一體式;
5）水泵一臺，功率3kw；加大型導流槽：不銹鋼材質，冷卻不銹鋼水管，水管直徑：57mm,每根長度6米，共3根
6）離心脫水機：一臺，電機功率7.5kw，加大型水箱為優質不銹鋼材質，水箱帶加熱功能,加熱功率：12KW，采用模溫機加熱，水箱安裝熱交換器，交換器是：8-10平方，熱交換器的水泵:1.5KW,采用溫度控制電磁閥，實現自動溫控
7）加長振動篩：一臺，L=2.5m，電機采用:震動專用電機;震動量可以調節大小:電機功率率:0.55KW兩臺;振動篩篩網采用三層分離物料;大孔直徑φ8mm，小孔直徑φ2.5mm，不銹鋼材質，振動篩出廠時；振動量調節到最小
8）旋風分離器：φ800mm，不銹鋼材質；一件；采用φ130mm不銹鋼管聯接,4kw物料輸送風機；
9）風吹料倉：一套，1m3料倉一件，不銹鋼材質；采用φ130mm不銹鋼管聯接；4kw物料輸送風機。
